Robuste Verbindungen für Nutzfahrzeugelektronik-Einpresstechnik & Press-fit Lösungen von miunske
miunske macht Elektronik sicher, leistungsstark und langlebig
miunske® hat die Anforderungen an innovative Elektronikkomponenten im Fokus und richtet das Produktportfolio sowie die Leiterplattenbestückung an die Anforderungen im Nutzfahrzeugbereich aus. Mit zuverlässigen und robusten Einpresskomponenten sowie effizienten und zukunftsweisenden Verbindungstechnologien in Einpresstechnik bedient miunske damit Anforderungen an hohe Ströme, starke Vibrationen und extreme Umgebungsbedingungen im Einsatz. In diesem Beitrag werden Fragen rund um das Einpressverfahren beantwortet, Vorteile aufgezeigt und es wird ein Überblick über das Angebot der miunske GmbH von Press-Fit Komponenten bis hin zur Leiterplattenfertigung in Einpresstechnik gegeben.
Was ist Einpresstechnik oder Press-Fit Technologie
mechanische Verbindungen auf hohem Niveau

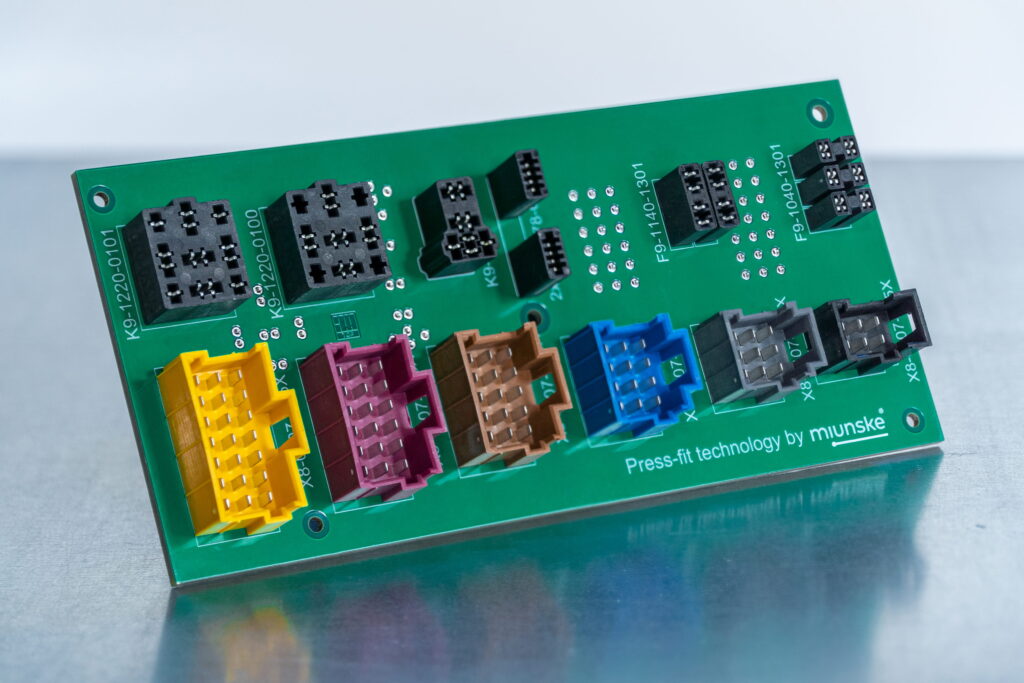

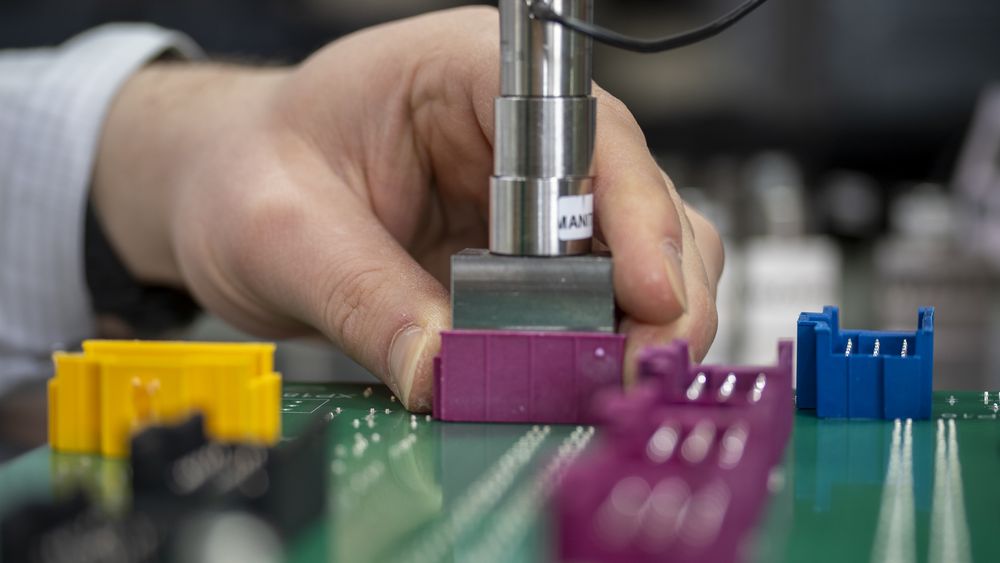

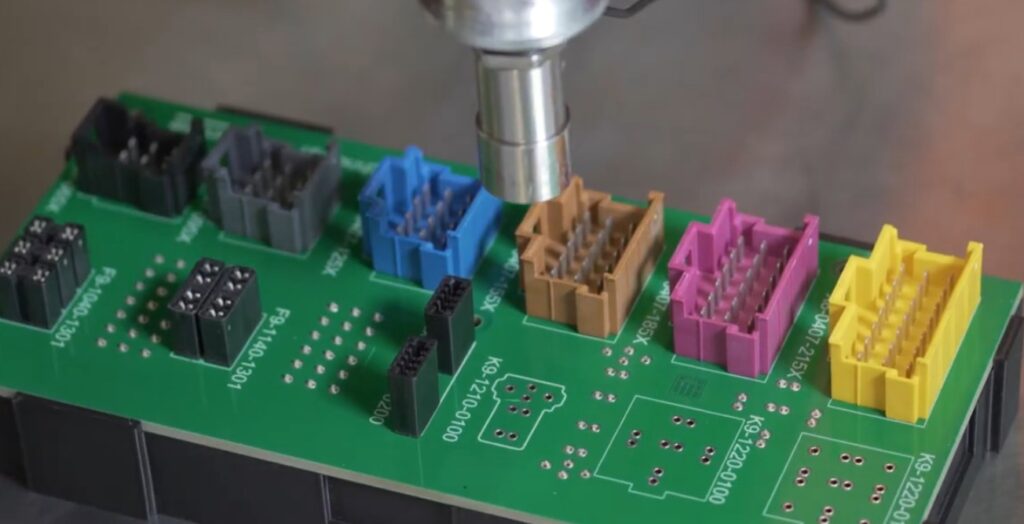

Robuste elektrische Baugruppen und Leiterplatten setzt miunske in Einpresstechnik in der hauseigenen Fertigung um. Neben der THT- und SMT Bestückung ist das Einpressverfahren eine der zuverlässigsten Methoden bei der Leiterplattenbestückung. Dabei verwendet miunske bevorzugt Einpresskomponenten aus eigener Herstellung. Mittels geeigneter Einpressmaschinen und den passenden Werkzeugen werden die Einpresskomponenten mechanisch auf der Leiterplatte aufgebracht indem die speziell geformten Einpresspins in die entsprechenden metallisierten Bohrungen der Leiterplatte gedrückt werden.

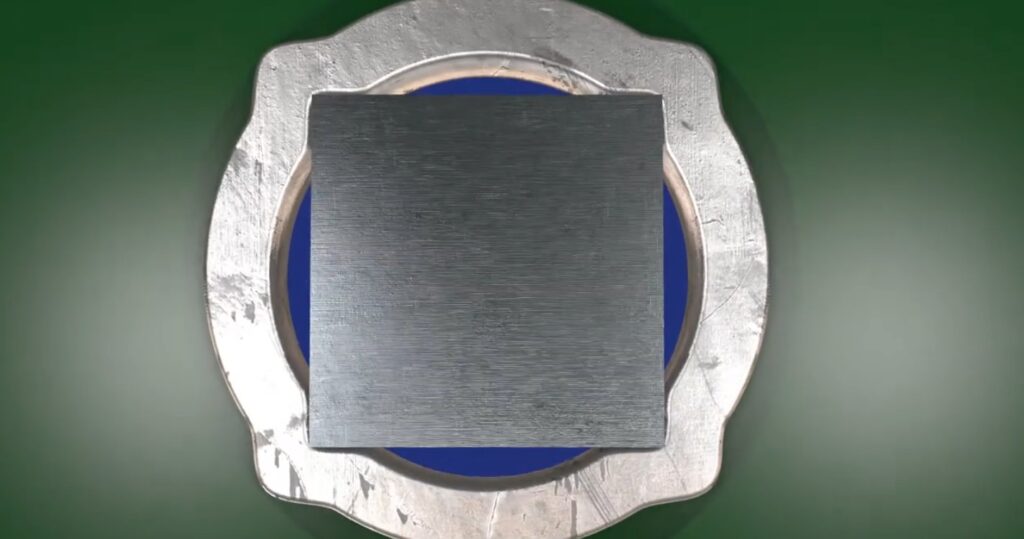

Im Detail funktioniert der Einpressprozess folgendermaßen:
- der Press-Fit- Pin ist elastisch verformbar
- beim Einpressen in die PCB-Bohrung wird eine gasdichte Verbindung und damit ein niederohmiger elektrischer Kontakt erzeugt
- die so entstandene Einpressverbindung ist reflow und lotfrei
Vorteile der Einpresstechnik
Noch robustere und individueller gefertigte Elektronikkomponenten
Hohe Zuverlässigkeit
- durch gasdichte, vibrationsfeste Kontaktierung
- geringe Übergangswiderstände
- hohe Widerstandsfähigkeit gegenüber thermischer und mechanischer Beanspruchung
Vermeidung thermischer Belastung
- keine Lötfehler, keine kalten Lötstellen
- Schonung temperaturempfindlicher Bauteile
- minimales Ausfallrisiko
Prozessvorteile
- kompakte Positionierung der Bauteile sowie beidseitige Bestückung der Leiterplatte umsetzbar
- Vermeidung von Prüf- und Nacharbeitsschritten
- Prozessabläufe dank Inhouse-Fertigung komplett in miunske Hand
- stetige Optimierung und Prozessüberwachung sorgt für hohe Qualität des Endproduktes
Nachhaltigkeit
- nachhaltig durch Verzicht auf Lötzinn und Flussmittel
Hohe Qualität
- Bestückungskontrolle durch AOI
- Belastungstests im hauseigenen Hochstromlabor
- Funktionsprüfung anhand gesetzter Parameter und Anforderungsprofile

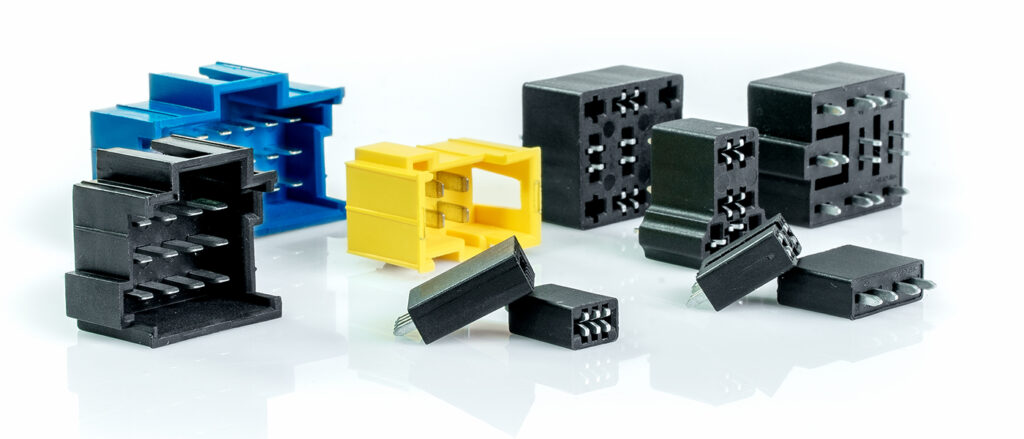

Press-Fit Komponenten von miunske
Für anspruchsvolle Einsatzfelder entwickelt
miunske® verfügt über langjährige Erfahrung in Einpresstechnik und verarbeitet eigene Einpresskomponenten wie:
Flachsteckbuchse 6,3 & 9,5 mm
JPT Stecker 2 reihig: 2×5, 2×9
JPT Stecker 3 reihig, A-Codiert: 3×2, 3×3, 3×4, 3×5, 3×6, 3×7 (schwarz, braun, blau, gelb, grau, grün, violett)
JPT Kontakte in versilberter Ausführung möglich
Relaissockel Mikro & Mini
Sicherungshalter MiniVal & UniVal sowie auch Bezugsartikel wie:
Poweranschlüsse mit Innengewinde: M5-M8
Poweranschlüsse mit Außengewinde: M4-M10
Flachstecker: 2,8 & 6,3 mm
Press-Fit Dienstleistungspaket von miunske
Mehr als nur Komponenten-echte Dienstleistung und passender Support
miunske begleitet Hersteller von Nutz- und Sonderfahrzeugen sowie OEMs über den gesamten Entwicklungs- und Fertigungsprozess

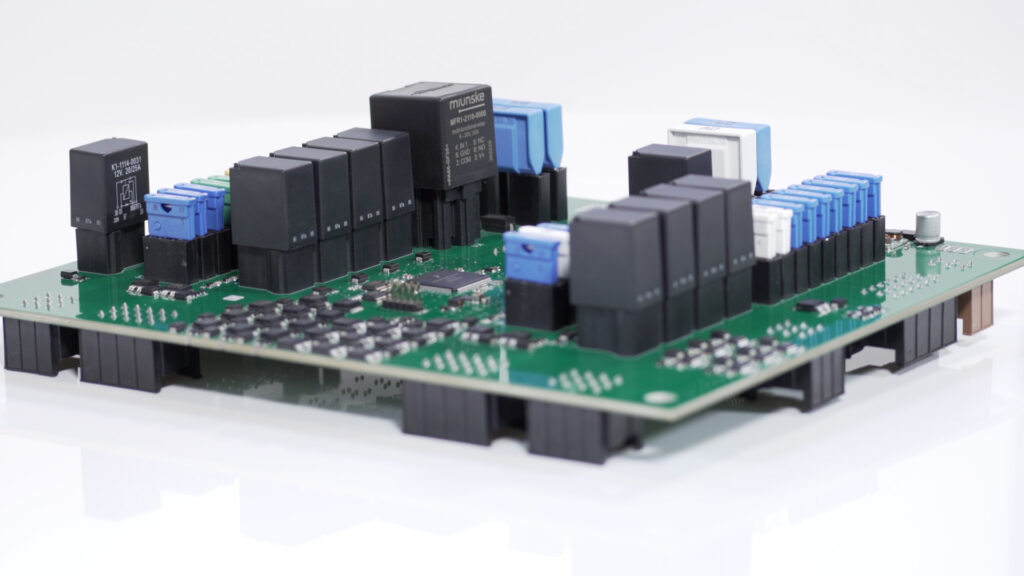

miunske® entwickelt Leiterplatten und intelligente Zentralelektriken in Press-Fit Technologie für Ihre Anwendung. Dabei begleiten Sie erfahrene Mitarbeiter bereits ab der ersten Idee bis hin zur fertigen Baugruppe. Darüber hinaus werden Kunden hinsichtlich möglicher Ausführungsoptionen, Design, elektrischer Parameter bis hin zu Anschlussvarianten beraten. Die Umsetzung Ihres Projektes erfolgt in der miunske-eigenen Fertigung als professionelle Einpressdienstleistung. Unter Verwendung passender Komponenten, geeigneter Dokumentation und tiefgreifender Qualitätsprüfung wird Ihre Leiterplatte gefertigt. Auf Wunsch unterstützt Sie das Projekt-Team bei der Implementierung in ihr Fahrzeugkonzept.
Informationen zu Bestückungstechnologien und die Fertigung kundenspezifischer intelligenter Zentralelektriken bietet Ihnen das folgende Produktblatt:
miunske TECH TALK Einpresstechnik
miunske® gibt Kunden einen Einblick in die Fertigung. Lassen Sie sich vom miunske Team die Vorteile der Einpresstechnik visuell näher erläutern.
Vergessen Sie nicht dem Youtube Kanal der miunske Gruppe zu folgen, um auch zukünftig auf dem aktuellen Stand in Sachen Leiterplattenbestückung bei miunske zu bleiben.
